AMY-MS快速斷路器及快速切換裝置
快速阻斷負荷系統異步電動機向故障工作電源短路故障點衰減磁場能量的通路，減小切換電源時異步電動機的二次沖擊，避免切換后，異步電動機失穩停轉。
一種以“供電電源故障快速判斷技術'為控制基礎的、基于“電磁斥力"快速開關的電源故障時的備用電源快速切換裝置，稱為“快速斷路器及快速切換裝置"（簡稱“快切"，代號AMY-MS)。主要為了快速阻斷負荷系統異步電動機磁場能量向故障工作電源短路點衰減的通路、減小切換電源時異步電動機的二次沖擊，避免切換后電機失穩停轉。電源短路故障時的最快切換時間不大于16ms。裝置為多面開關柜成套形式，適用于新建和改造項目。

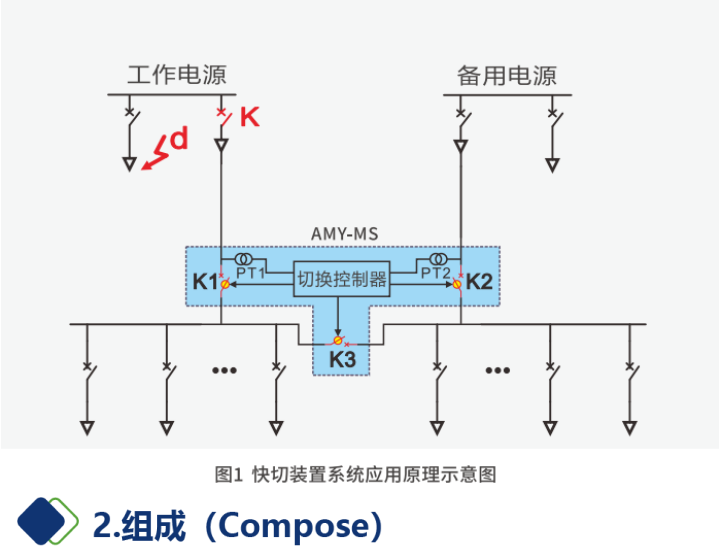

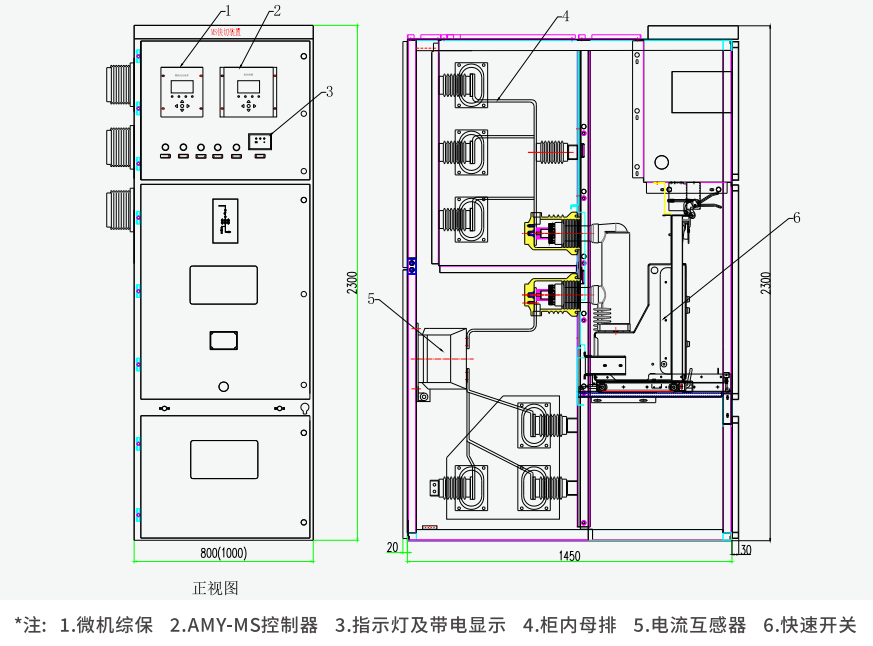

見圖1，AMY-MS裝置主要由切換控制器、工作電源進線開關KI、工作電源電壓監測PTI、備用電源進線開關IQ、備用電源電壓監PT2和母聯開關K3、綜保、柜體及附件等組成。
其中Kl、K2、K3為分閘時間小于2ms、合閘時間小于10ms的電磁斥力快速開關。
正常運行時，工作電源進線開關Kl、備用電源K2處于合閘狀態，母聯開關K3處于分閘狀太·切換控制器實時監測工、備電源的電壓同期狀態，符合并網條件時，快切功能解鎖，不符合并網條件時，快切功能閉鎖，并報警。
當工作電源系統發生開路（開關K偷跳）或短路(d點）故障時，并且工備電源的電壓同期性滿足并網條件，切換控制器命令Kl跳閘，然后再合K3，實現對負荷供電的切換，故障解除后，可自動或手動返回。

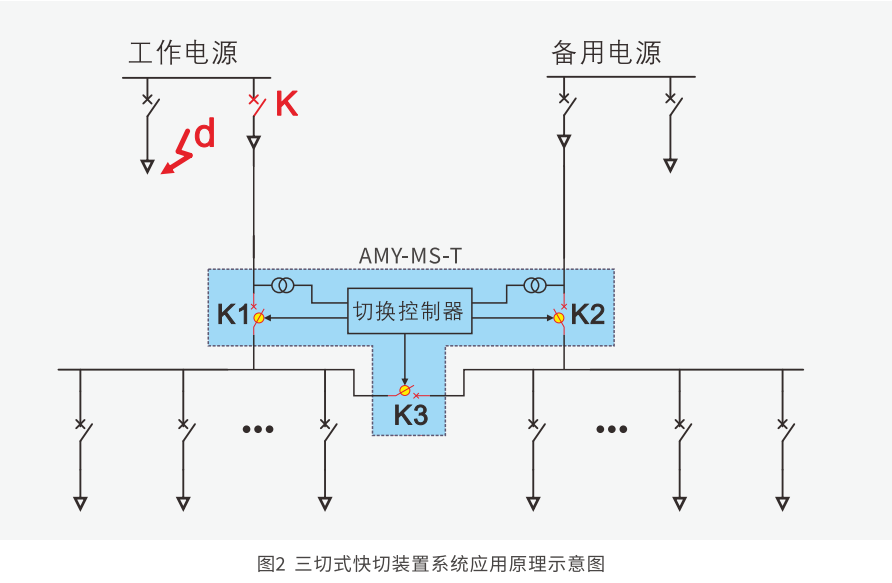

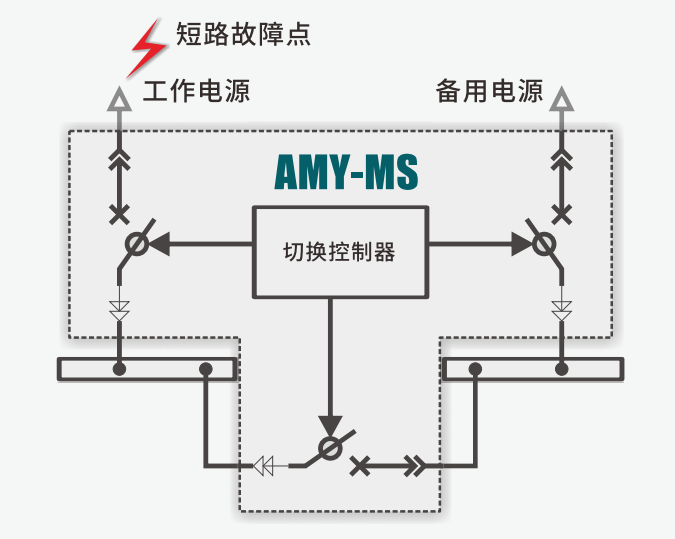

符合并列運行條件但采用分裂運行方式的雙電源供電系統，在進線和母聯處采用三臺快速開關柜的三切式快切，見圖2。

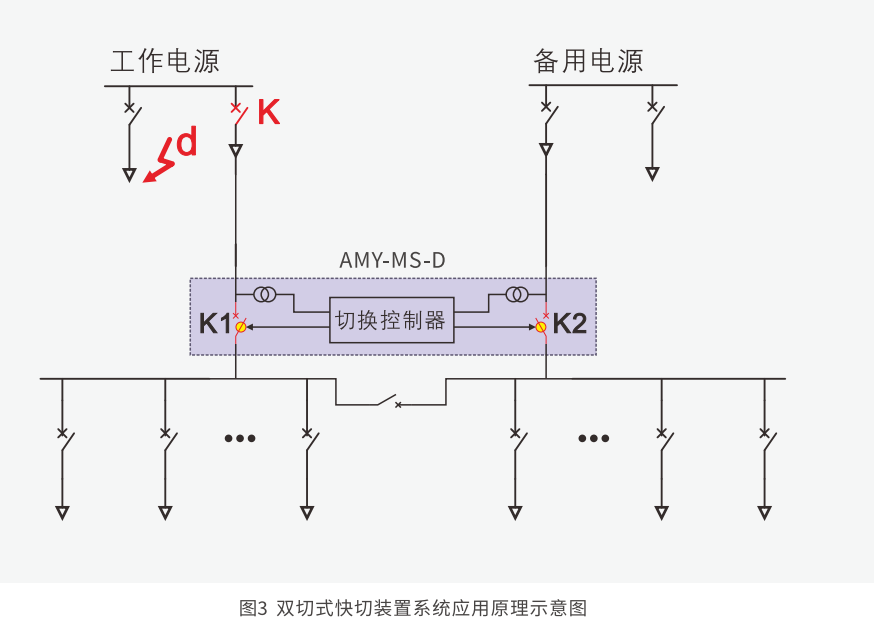

符合并列運行條件且采用并列運行方式的雙電源供電系統，在進線處采用兩臺快速開關柜的雙切式快切，見圖3。
安裝地點 戶內,無酸堿腐蝕
環境溫度 -40~50℃
相對濕度 ≯95%
污穢等級 ≤Ⅱ級
海拔高度 ≤2000米,超過2000米需特殊設計
產品功能：
● 快速切換測控裝置和高速渦流驅動開關一體化成套設計；
● 正常切換、事故切換，MS整體切換最快時間小于16ms；
● 自動識別運行于雙饋線的方式或是雙饋線加母聯的方式；
● MS提供保護閉鎖、故障閉鎖、開位異常閉鎖等多種閉鎖功能；
● 完整的事件記錄和錄波功能。
技術優勢：
● 業內首創融合快速開關和快速暫降判斷算法的雙電源切換成套裝置；
● 整體切換時間，標配：20ms，高配：5ms；
● 適應各類電氣拓?fù)浼皬?fù)雜工況；
● 10年以上電壓暫降治理及工程應用經驗；
● 與ZRD母線電壓保持裝置、MS-UPS動態電壓恢復構成“分層分級電壓暫降治理綜合解決方案”。
