AMY-ZLB零損耗深度限流裝置

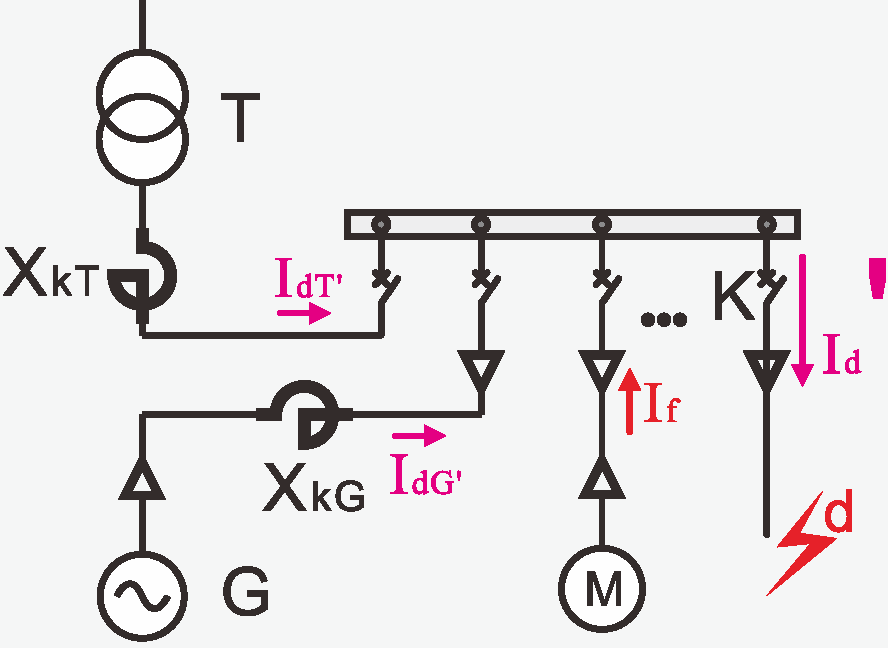

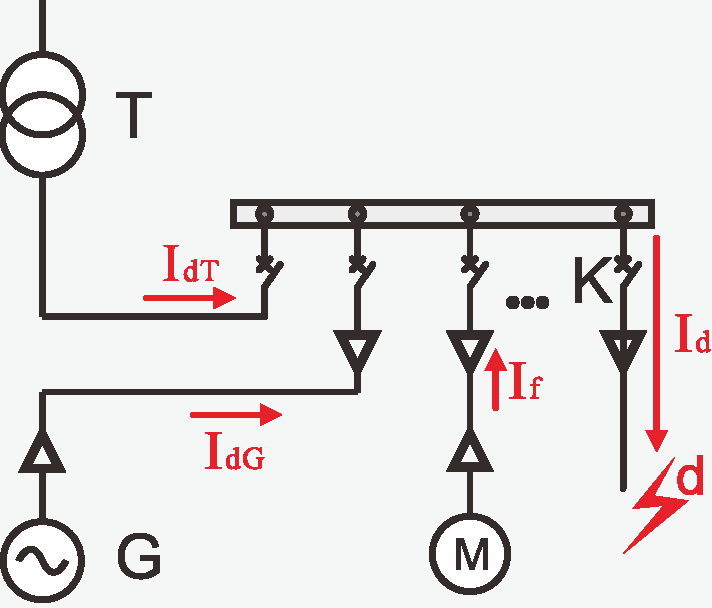

如圖，當d點發生三相短路故障時，流過斷路器k的短路電流Id為變壓器 T提供的短路電流ldT 、發電機G提供的短路電流ldG、 電機群提供的反饋電流If之和，即所有電源提供的短路電流和電動機的反饋電流總和 ，— 旦該值超過斷路器 K的額定開斷電流時， 稱為短路電流超標。
短路電流超標示意圖
電力系統針對短路電流超標的典型治理方案是：在電源的線路上串聯限流電抗器來限制短路 電流， 如圖中變壓器線路中的 XkT和發電機線路中的XkG, 二者可分別或同時使用，—旦發生短路故障 ，可將超標的短路電流限制到斷路器k的遮斷電流以內。
因此，此種用法的限流電抗器應能長時通流，而且電抗率不宜過大。
|
串聯電抗器限流示意圖

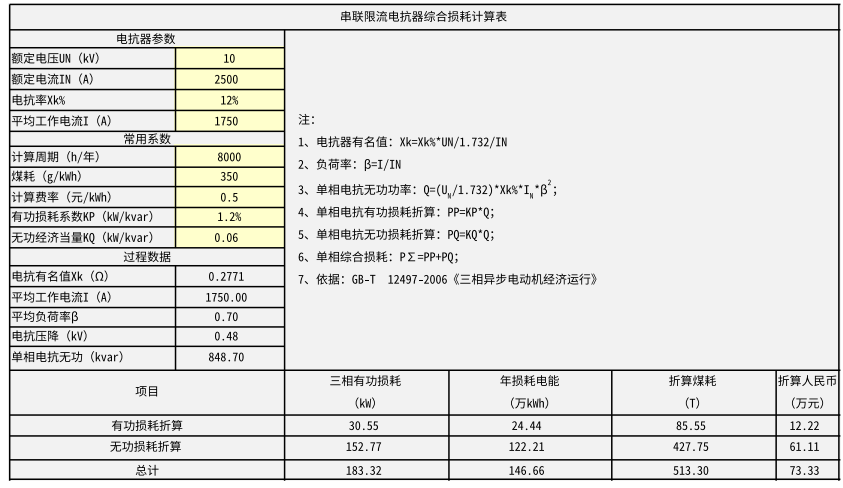

長時通流電抗器，流過工作電流，不僅產生有功損耗，其無功功率也侵占了電源系統視在功率中的有功部分，降低了電能的利用效率，并且其無功電流在電網上傳輸也會產生線路損耗，依據國標GB1 2497,—臺l OkV-2.SkA/12%的電抗，按照70%的負荷率，年8000小時的綜合損耗計算見下表。

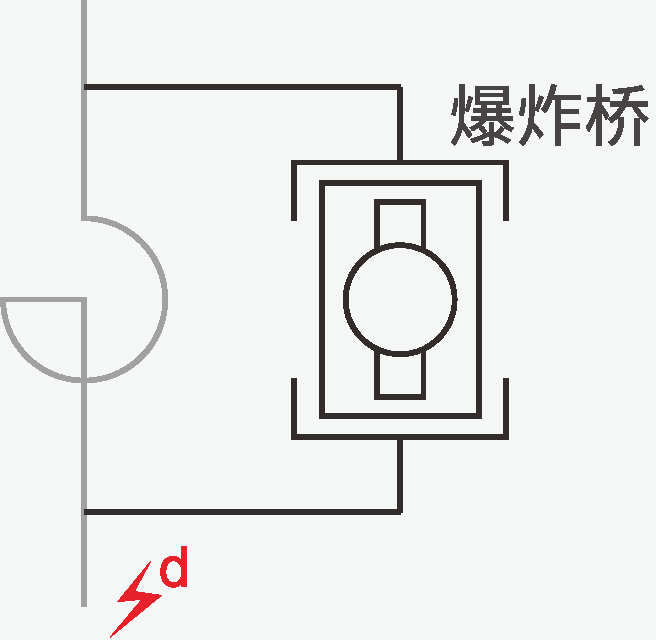

電抗的損耗相當可觀，于是，出現了爆炸橋并聯限流電抗器的節能方案（見圖），通過爆炸橋的旁路效果，可消除電抗器長期運行期間的損耗，實現節能。該方案的節能概念很快就被廣大用戶所接受。
爆炸橋并聯電抗器原理固

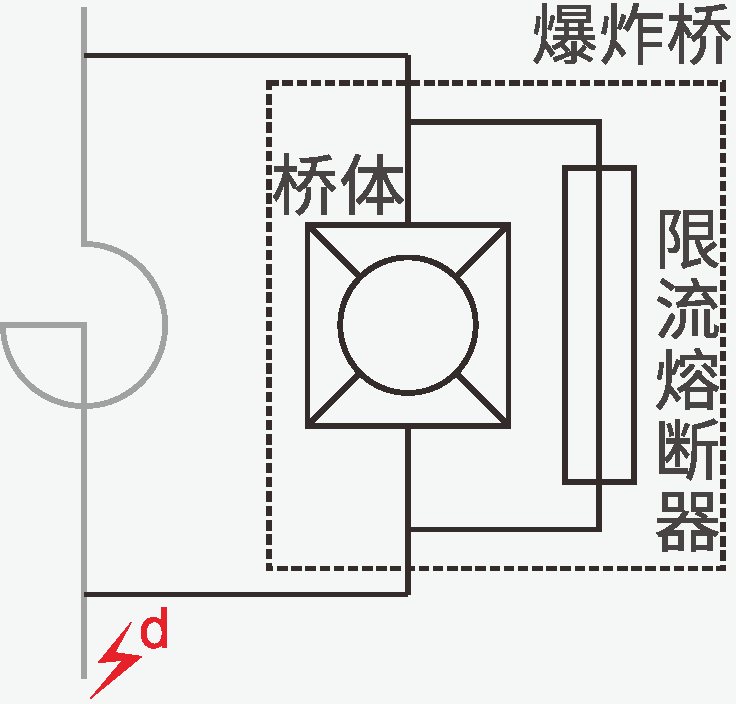

見圖，爆炸橋是—種內置炸藥的金屬載流橋體與限流熔斷器并聯的組合電器。
其工作邏輯是，由橋體承載工作電流，當d點發生短路故障時，橋體迅速炸斷，將短路電流換入與之并聯的熔斷器中，然后由熔斷器完成短路電流向與之并聯的限流電抗器中的轉換，究其本質來說，爆炸橋是—種開斷電流比較大的特種熔斷器。
爆炸橋原理圖
實際使用證明，爆炸橋的旁路作用可以有效節能！消除了電抗器的無功電流在線路上的損耗，同時解放了電源的有功輸出能力，提高了電能利用效率。
后來發現，爆炸橋一旦動作后，則必須盡快更換配件，否則電抗器又得繼續耗能，而更換配件還需要支付昂貴的費用，節能省的錢還得花出去，如果多出現幾次短路故障，反而要倒賠，出現了節能但并不省錢的尷尬現象。
爆炸橋這種“一次性”的使用特點并不符合用戶省錢的需求，但節能又勢在必行，因此，需要一種與爆炸橋相當的可反復使用的電抗器旁路設備來替代爆炸橋。
既然是可反復使用的，又得起到旁路作用的，從特征上來看，這種設備只能是斷路器。首先，這種斷路器必須分閘快，快到能在常規斷路器滅弧室觸頭出現剛分之前就能完成電流轉換；其次，要開斷能力強，強到可以開斷沒有被電抗器限制的超標的短路電流。

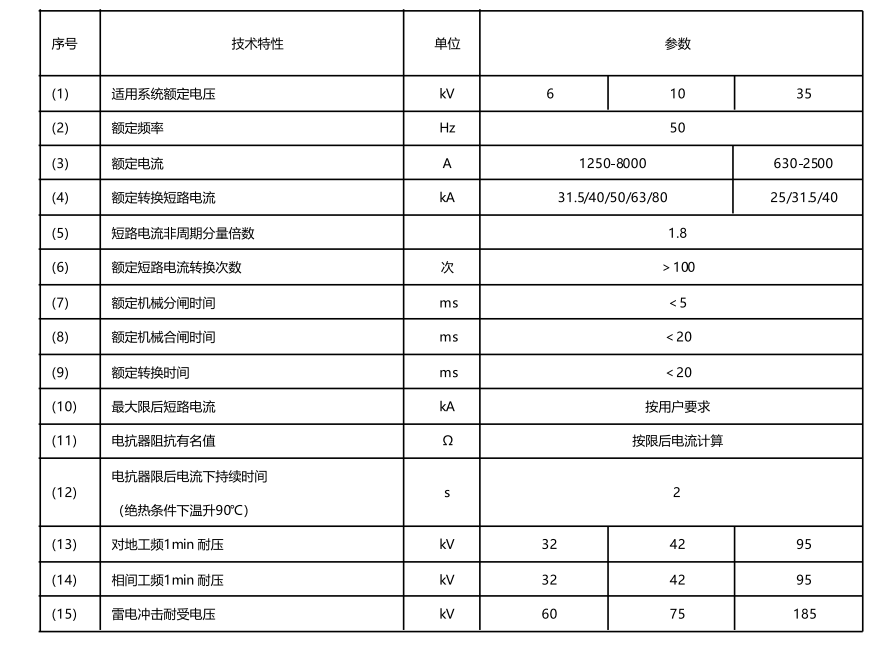

快速斷路器除了應滿足常規斷路器的所有要求外，還應具備以下重要指標：
a)機械固有分閘時間：<Sms
b)額定短路電流開斷能力 ： 40-BOkA
以快速斷路器為主要元件，配合快速測控裝置，形成一個可反復使用的“快速換流器”，與限流電抗器并聯，組成—種可反復使用的開關式節能型限流裝置。

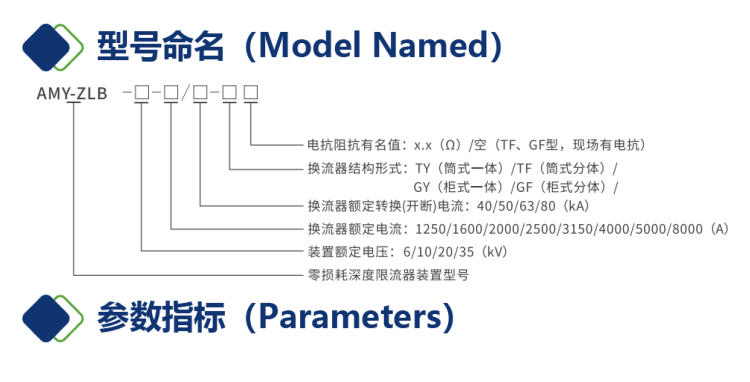

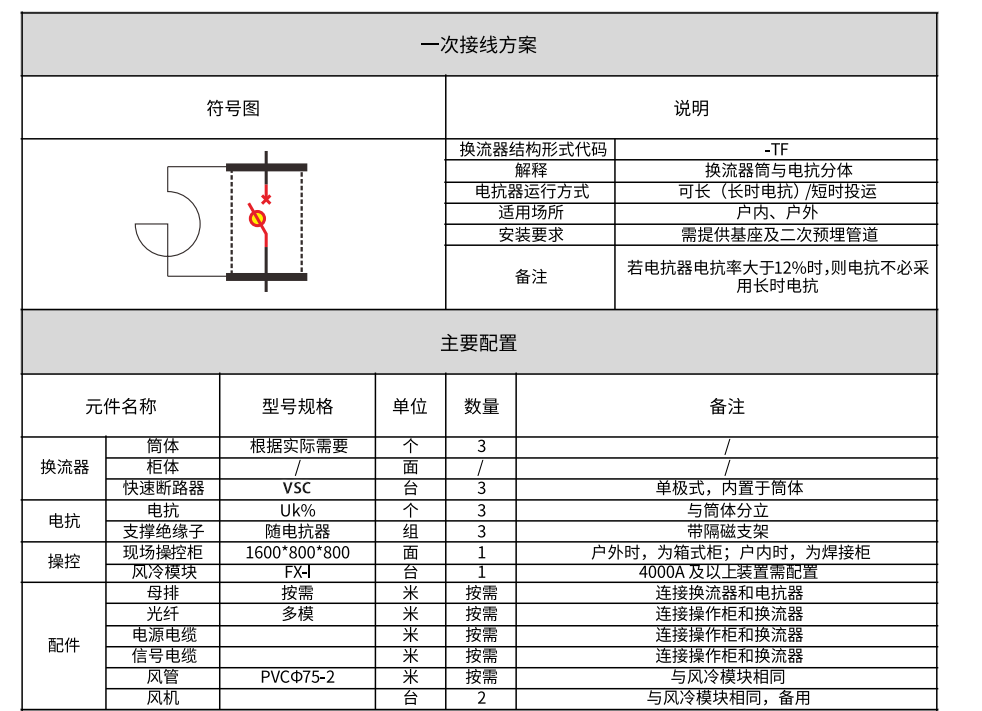

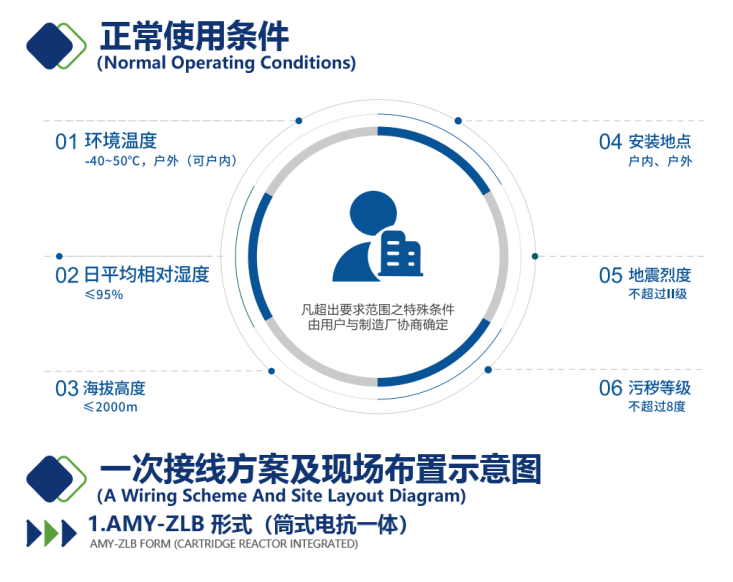

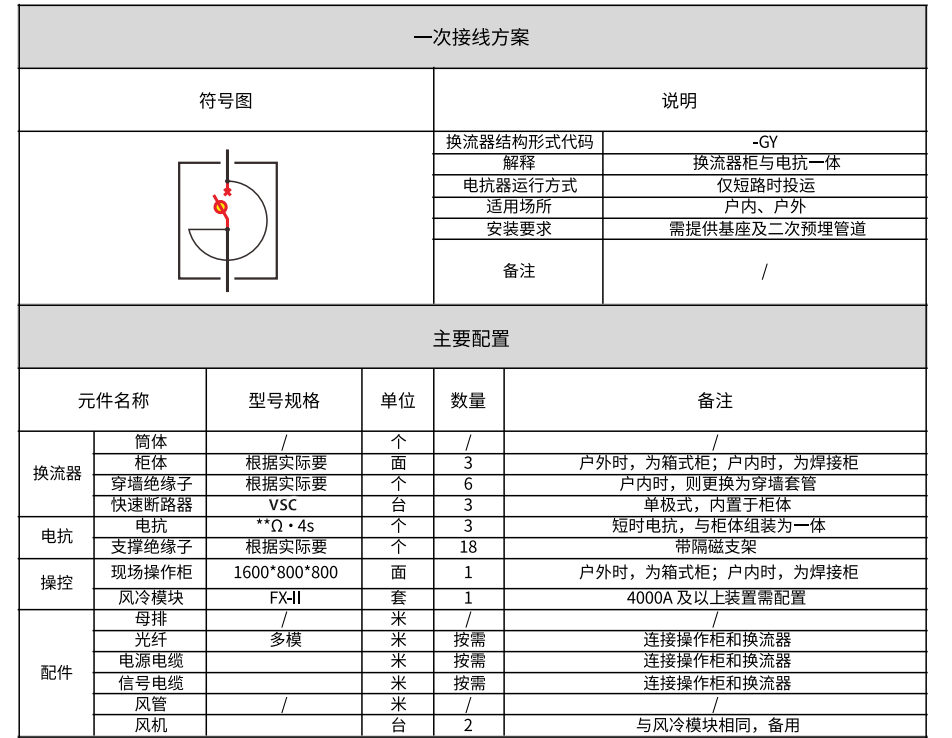

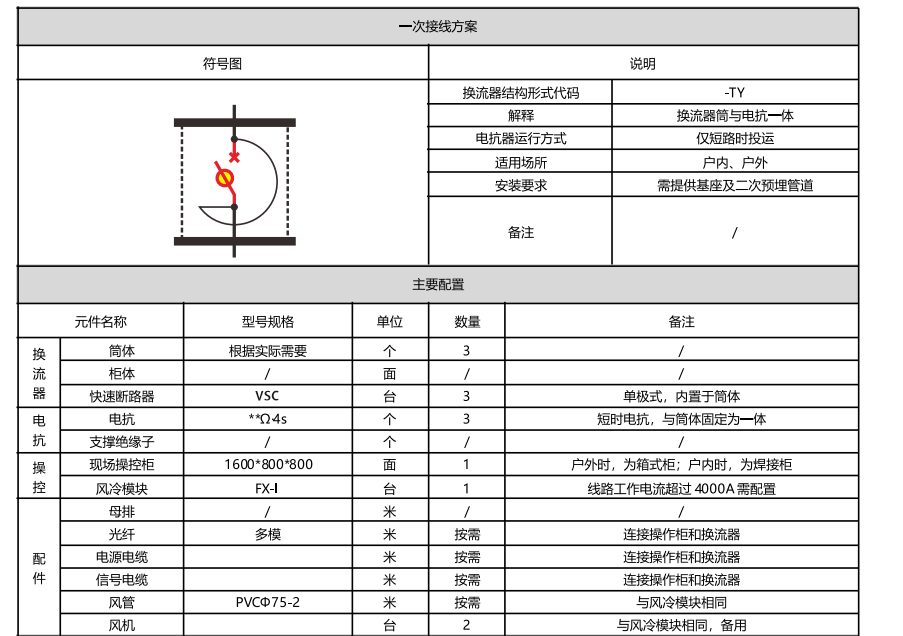

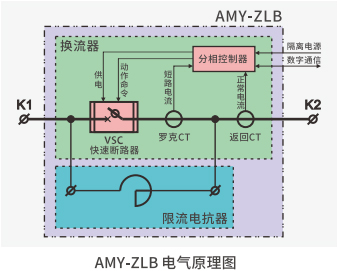

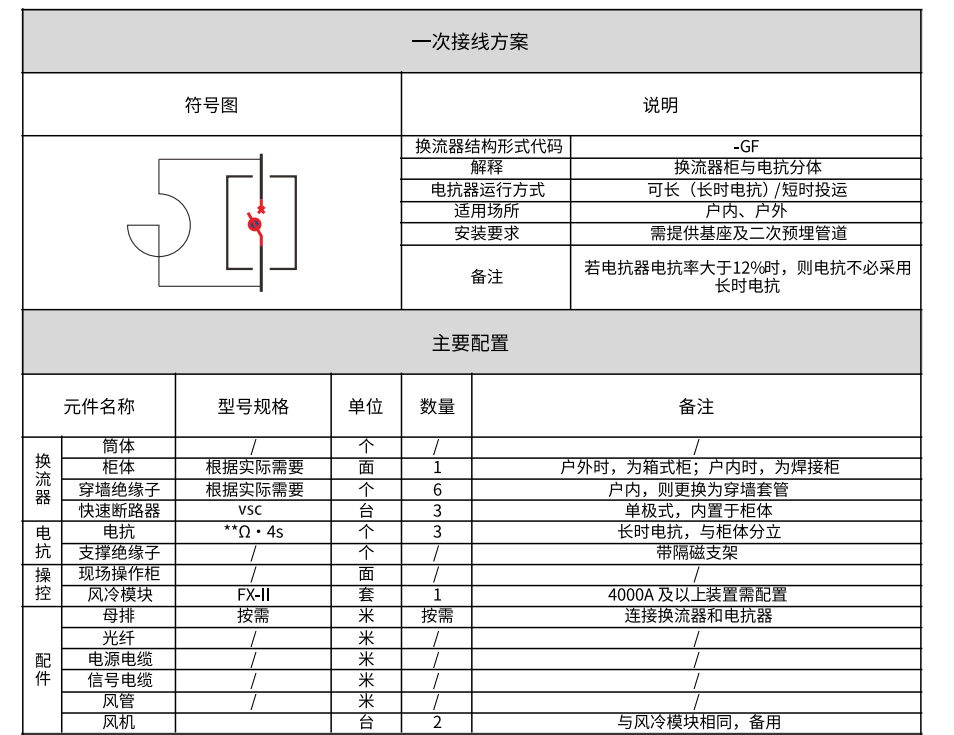

如圖所示， AMY-ZLB 系列零損耗深度限流裝置（以下簡稱AMY-ZLB 裝置）是由“換流器”與“限流電抗器”并聯而成的智能型限流設備，再 經由Kl、K2點串接在供電線路中。
其中“換流器” 是以民揚公司制造的VSC系列“渦流驅動” 快速斷路器為主要元件的并整合了短路電流快速判斷的測控裝置的組合 電器；“限流電抗器”正常運行時被換流器旁路處于退出狀態，損耗為零，僅在短路故障時才投入，故障解除后再自動退出。

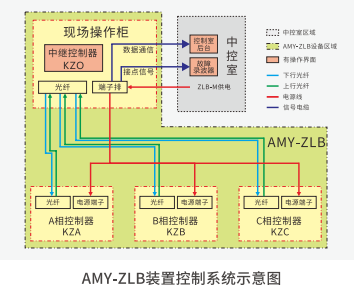

AMY-ZLB 控制系統包括中繼控制器和三個分相控制器 ，其中中繼控制器裝在現場操作柜中，分相控制器分別內置在各相換流器內。
分相控制器獨立控制各相換流器單元，中繼控制器通過光纖與各分相控 制器聯絡，顯示各相換流器狀態信息并可維護定值，還可提供數據接口和信號節點與中控室計算機管理系統通信。
VSC處于合閘位，換流器承載線路工作電流，AMY-ZLB 呈零阻抗狀態，表現為零損耗，無壓降， 同時不會產生磁場污染。
當且僅當分相控制器通過羅克CT信號檢出了超過AMY-ZLB啟動定值的超標短路電流時，命令VSC及時分閘，AMY-ZLB 裝置可在20ms內投入限流電抗器而呈現高阻抗狀態，將短路電流限制在預期值以內，確保常規斷路器可靠開斷短路故障。
(a) 若分相控制器通過返回CT檢出的電流小于返回定值時，說明短路故障已排除，命令VSC及時合閘，AMY-ZLB 裝置可在20ms內旁路限流電抗器而呈零阻抗狀態，系統即可恢復正常運行；
(b) 若分相控制器通過返回 CT檢出的電流達不到返回定值時，說明系統沒有排除短路故障，也即VSC—直處于分閘狀態，達到2s時間，為自我保護，命令VSC合閘，此功能也作為AMY-ZLB誤分之后的自愈保護。
按照關于“VSC”渦流驅動“快速斷路器”的內容。
換流器部分主要由VSC快速斷路器和響應的測控元件組成， 測控元件包括：羅克CT、分相控制器和薄膜電容器等。
羅克CT,學名Ro gow ski線圈（洛氏線圈），是—個均勻纏繞在非鐵磁性材料上的環形線圈，輸出的是電流對時間微分的電壓信號，通過積分，就可以真實還原輸入電流，通常安裝在滅弧室的動觸頭側，有以下特點：
由千羅克CT不含鐵磁性材耜，無磁滯效應，相位誤差幾乎為零，也無磁飽和現象， 因而可測量大電流而不需要過大的體積； 與帶鐵芯的傳統互感器相比 ， 羅克CT具有測量范圍寬，精度高，穩定可靠等優點，用在AMY-ZLB 裝置上，可精確測量較大的短路電流。
羅克CT輸出變比由外部電路和算法決定，因此羅克CT無需單獨校準，而是與控制器聯合校準。
分相控制器根據羅克CT的信號，通過特殊算法，對短路電流信號處理，可在2ms左右計算出短路電流的周期分量、非周期分量、短路初始角，并結合斷路器的機械固有分閘時間做出適當的延時，控制斷路器在短路電流過零時刻前分閘，實現大容量換流功能。
VSC系列“渦流驅動”快速斷路器采用薄膜電容器儲能，作為斷路器的驅動能源，即使外部供電中斷20分鐘以上，斷路器也可完成一次0 -C循環操作，規避了電源的穩定性對斷路器動作的影響，同時，薄膜電容的自愈功能及溫度不敏感性都提高了 VSC斷路器操作能源的可靠性。

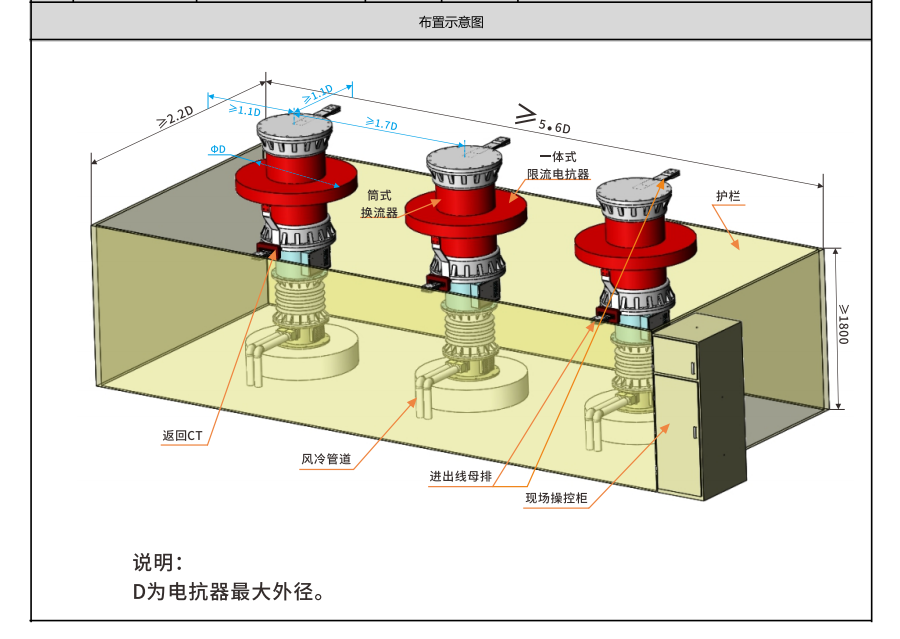

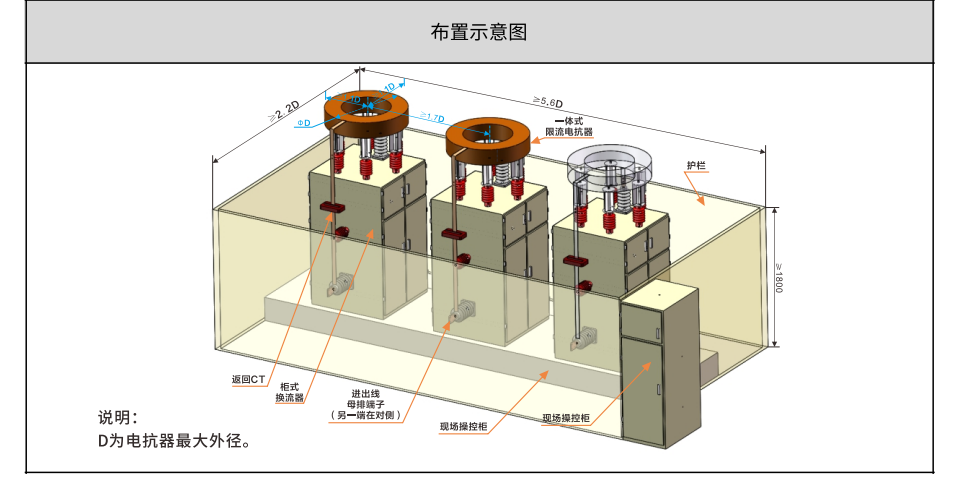

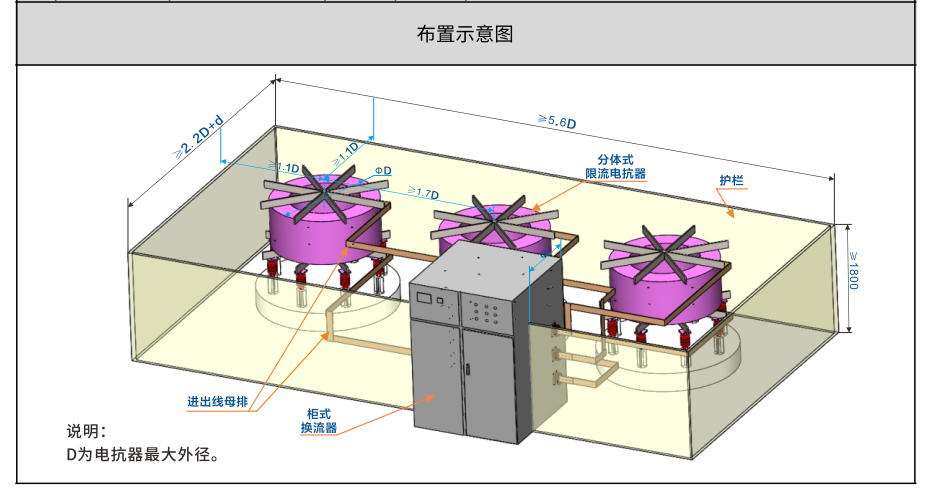

現場操控柜為安置于AMY-ZLB裝置現場護欄外的就地操控箱柜，集成以下功能：提供換流器的工作電源、換流器的就地操控、換流器狀態量顯示、定值整定、與中控室后臺的通信及大電流換流器的風冷系統等，起到對AMY-ZLB裝置就地操控維護及遠程通信數據中轉的作用。
短路故障時，真空開關分閘，在電流過零前，電流以電弧形式維持。電流是否能被開斷需要以下兩個條件同時滿足：第—、電流過零；第二、電流過零時刻，滅弧室絕緣水平恢復到電弧熄滅時的瞬態恢復電壓(TRV)以上。其中滅弧室恢復的絕緣水平與以下因素有關：觸頭電流過零時刻的開距大?。粶缁∈以陔娏鬟^零前的燃燒量。瞬態恢復電壓與系統參數和弧隙阻抗有關。
因此，要提高開斷容量，必須控制電流過零前階段的觸頭剛分時刻、剛分速度以及電流過零時刻的恢復電壓。
瞬態恢復電壓是大電流過零時觸頭弧隙間的振蕩電壓，存在時間僅幾十微秒至毫秒，與工頻恢復電壓大小與頻率、電路的阻尼值（如電感、電容和電阻的數值）以及它們的分布清況有關。
當斷路器弧隙阻抗為無窮大時TRV最大，也即系統固有TRV; 當弧隙阻抗減小時， TRV也相應減小，因此，制造斷路器時，人為減少斷路器的弧隙阻抗 ，可在斷路器開斷時，降低弧隙的TRV。
減小真空滅弧室燃燒量可避免集聚形電弧的形成，有利于電流過零時絕緣水平的快速恢復，提高開斷成功率
真空滅弧室的絕緣水平即觸頭間的絕緣水平，在觸頭開距小于10mm時，絕緣水平與觸頭開距呈正比。
在高真空度環境下，絕對平整兩極之間，擊穿電壓達l01 V/ m m 數量級，在真空度、觸頭材料、觸頭表面形狀、老練等諸多因素的影響下，觸頭的絕緣水平較理想值有所降低，一切只能依靠實驗。
因此，提高觸頭的剛分速度，并且精確控制零前剛分時刻，可以保證電流過零時的觸頭開距，剛分速度越高，越有利千絕緣水平的恢復。
滅弧室老練，即通過電弧的灼燒，將出廠時滅弧室觸頭上的晶須燒平，提高觸頭的平整度，以便在實際應用中就已經具備優良的觸頭場強均勻度，保障對開斷成功率。
因此，AMY-ZLB用VSC快速斷路器，每臺在出廠前都進行1:1模擬現場故障電流開斷試驗 ，—方面有驗證設備指標的目的，另外就有老練的目的。
不會產生影響。AMY-ZLB裝置的作用是，當且僅當系統出現了超標的短路電流時才會動作，而且—般將超標的短路電流限制到普通短路器的遮斷電流的0.8倍，保障 故障線路斷路器的可靠開斷 ，因此，即使AMY-ZLB投入后，短路電流也足夠大，不會影響到原系統繼電保護定值的靈敏度。
AMY-ZLB當且僅當系統發生短路故障 時才動作， 尤其是兩相短路故障時已經造成了不平衡工況，因此，此 時已經不考慮平衡問題，而是需要盡快結束這種故障現象，限流裝置的投入不僅限制了故障電流，而且有利于斷路器切除故障，只有好處，沒有壞處。
AMY-ZLB可配合線路重合閘，但必須根據重合閘次數增加分合閘電源的數量 ，以便配合重合閘的時間間隔。尤其是電網用戶，—般有重合閘需求，因此，在訂貨時，需要聲明有無重合閘配合要求，且重合閘時間是多少。
