AMY-KXG快速開關消弧及過電壓保護裝置

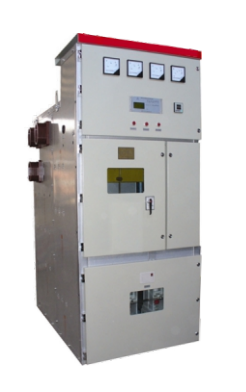

我司最新研制的快速開關消弧消諧及過電壓保護柜，依托核心元件"VSC"渦流驅動斷路器技術 ，可在15m s內快速動作，實現快速動作，大電流通斷的特點。
裝置能夠快速準確地選出故障路線 ，并且允許通過630A以上的電容電流?；嗦菲髂軌蛑貜?fù)開斷的特性，真正做到了免維護，充分保障電網安全運行。
裝置非常適用千系統復雜，要求開斷速度快、開斷容量大的場合。
裝置對于中壓電網常見的電壓越限、系統斷線、單相接地、鐵磁諧振等故障都能實現快速檢測與控制，并能實時監測系統運行電壓，具有極高的性價比。
采用原裝進口特制快速真空斷路器作為接地開關，裝置可在20ms以內快速動作，大大縮短單相接地電弧的持續的時間。
裝置動作后可允許至少630A的系統電容電流長期流過，保護性能不收電網規模的影響，既適用于電纜電網、混合電網，也適合架空電網
裝置動作后有發生非故障相絕緣對地?fù)舸r，故障相接地開關在5ms左右快速分閘，避免發生兩相短路，同事無需認為干預 自動做好下次動作的準備。
利用將故障相直接接地、電弧熄滅前后只有故障線路零序電流變化最大，而非故障電路基本不變的特征，巧妙地解決了弧光接地選線不準的難題。

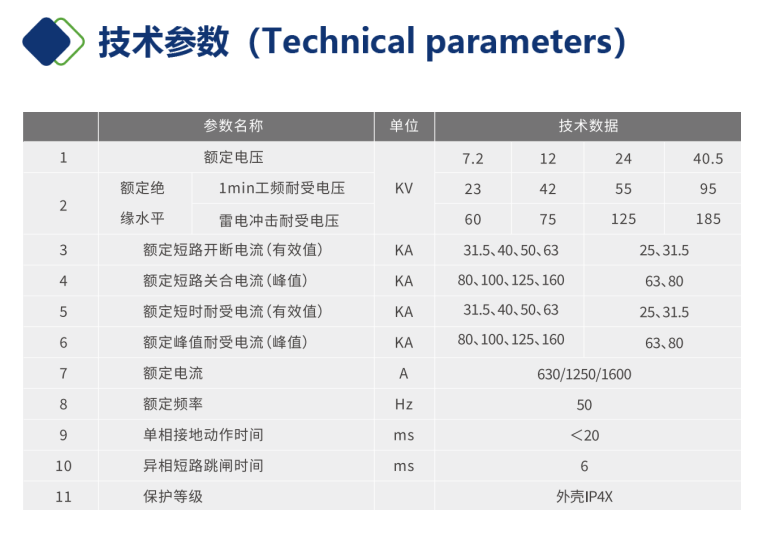

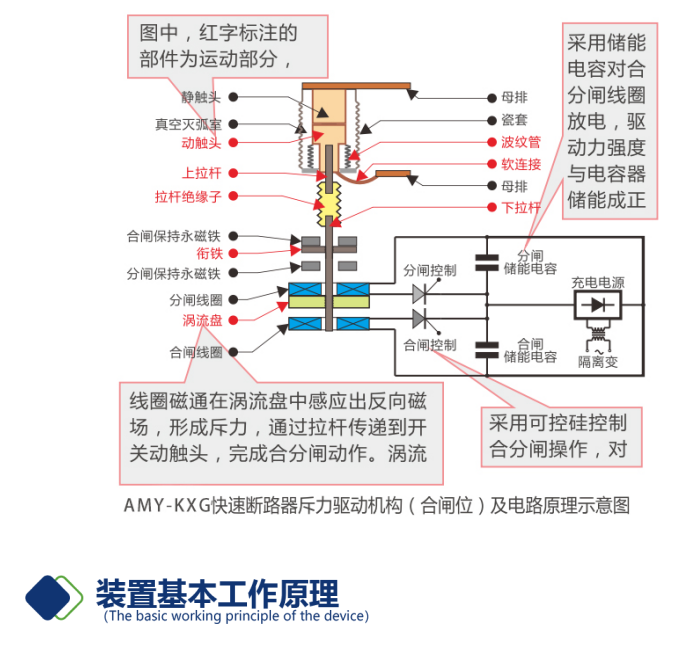

VSC系列”渦流驅動“快速斷路器是一種電容器儲能、渦流盤驅動、永磁保持、直動式快的速永磁真空斷路器，機械分 閘時間小于5ms、最大開斷電流不小于80kACo100次。

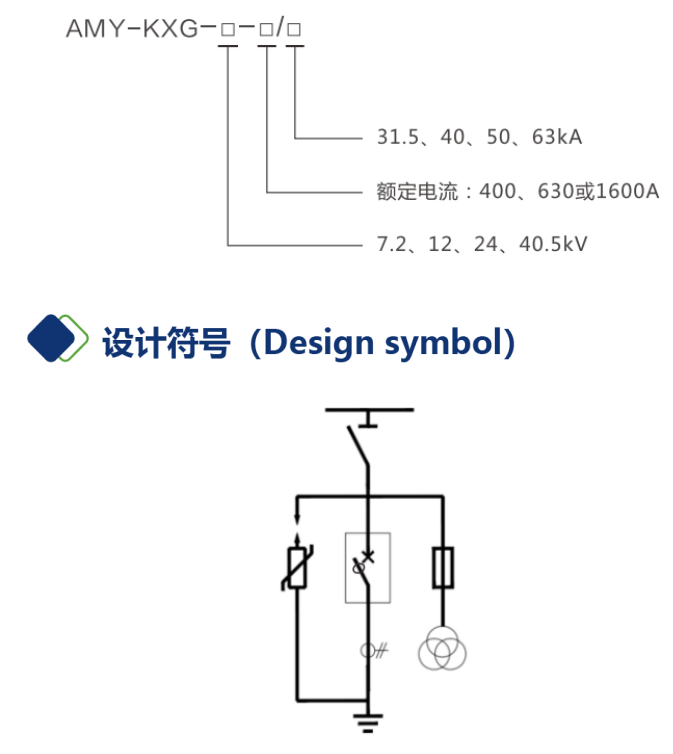

1. 系統發生弧光接地時，微機控制器根據傳來的電壓信號判斷接地的相別及弧光接地類型，同時發出指令使故障相的真空斷路器閉合，把系統由不穩定的弧光接地故障變?yōu)榉€(wěn)定的金屬性接地故障，故障相的對地電壓降為零，原接地故障點的弧光消失，其他兩相的對地電壓升高至線電壓。真空斷路器動作后數秒（根據接地性能不同，動作時間不同），微機控制器令故障相的真空斷路器斷開，若真空斷路器斷開后，再無弧光接地故障現象，說明這一接地故障是暫時性的，系統恢復正常運行；若真空斷路器斷開后，再次出現弧光接地故障，則微機控制器認定這—故障為永久性弧光接地，此時再次發出指令使故障相的真空斷路器閉合，微機控制器將按照預先設定的程序發出報警信號，告知值班人員故障發生的相別。在真空斷路器接地點過程中出現的短暫過電壓，由過電壓保護器YZQ進行限制。
故障相真空斷路器第二次閉合接地后不再分開，只有當故障線路自動或人工切除后，由中央控制室或當?shù)亟o微機控制器發出復位指令，微機控制器收到復位指令后，令故障相真空斷路器斷開，系統恢復正常運行。
2.當系統發生諧振時 ，微機控制器在PT的開口 三角繞組瞬間接入大功率的消諧電阻，利用消諧電阻破壞系統的諧振參數，消耗諧振功率， 從而消除系統的諧振故障。
3.本裝置配備了專用的小電流接地選項模塊，該選線模塊與消弧裝置配。

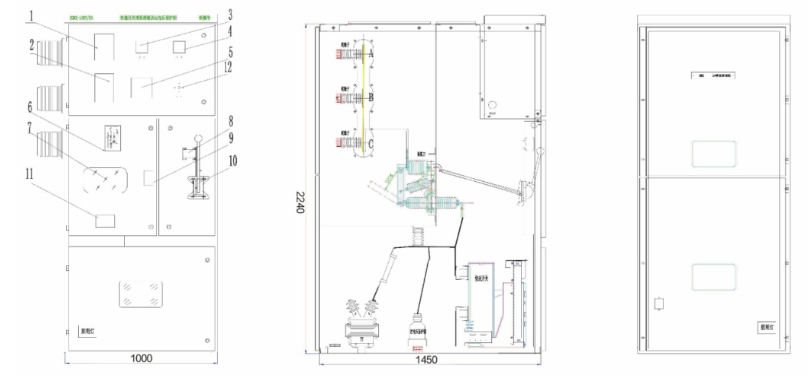

正視圖 左視圖 側視圖
10kv快速開關消弧柜
1、PT并列 2、開關顯示 3、電流表 4、電壓表5、快速消諧控制器 6、模擬排 7、觀察窗8、輔助開關9、電磁鎖10、操作機構11、銘牌12、消弧投退開關
正視圖 左視圖
35kv快速開關消弧柜
1、快速開關控制器裝置2、PT并列切換裝置 3、一次系統模擬牌4、照明燈5、銘牌
6、隔離開關輔助開關
