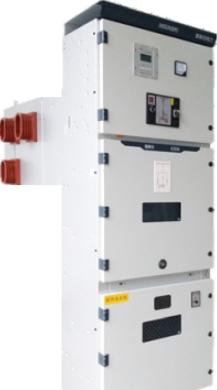

AMV-ZYG智能消諧及過電壓抑制柜

我國3- 35kV系統中存在如下幾種過電壓：斷路器動作過程中產生的操作過電壓、電容元件和非線性電感在—定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對過電壓裝置 的選擇有若重要的影響，對于不同的系統，選擇過電壓保護時需考慮系統輸配電線路的類型，輸配電線 路的網絡結構，負載的性質和系統的接地方式等等。

針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護裝萱來全面抑制各種類型的系統過電壓。針對目前中壓系統過電壓防治的現狀，智能消諧及過電壓抑制柜，可消除系統中過電壓保護元件及裝置的保護死區，優化系統過電壓的保護特性。

智能消諧及過電壓抑制柜適用于發電、變電和用電企業的3-35 kV電力系統，并可替代電壓互感器柜、專用避雷器柜等。

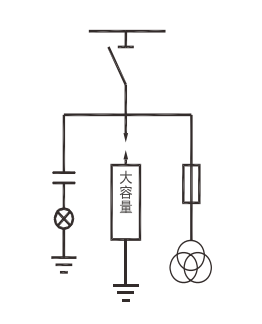

智能消諧及過電壓抑制柜內采用我公司研制的專用元件——大容量綜合過電壓保護器，能過有效平緩過電壓的上升前言并削平電壓尖峰，并能夠耐受過電壓產生的超大能量，該專用元件與過電壓保護器及消弧柜的保護特性相匹配，可以全面消除系統過電壓保護的死區。

智能消諧及過電壓抑制柜在正常運行時，柜內智能裝置實時變短的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能裝置利用DSP高速、重復的數據處理能力實現傅立頁分析，通過對電壓互感器 PT的二次電壓進行采集、判斷，紀實準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。

當系統出現諧振，智能消諧及過電壓抑制柜智能消諧裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量節點，用于報警，并快速實現液晶顯示。

智能消諧及過電壓抑制柜具有RS485接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳達。

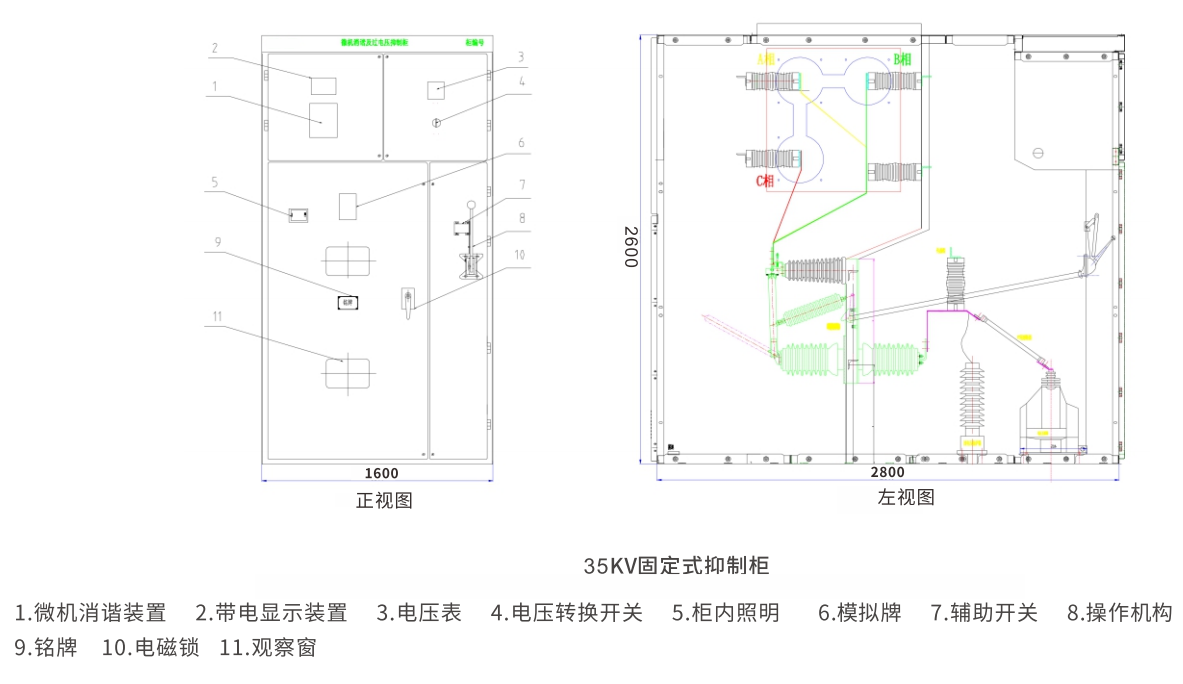

整套裝置為固定式后手車式開關柜，外型尺寸可根據用戶要求加工，對6KV、lOKV的柜體，考慮今后用戶檢修方便，寬度—般不小于800mm,對于35KV柜體，寬度—般不小于1800mm; 深度和高度可以按照與其并柜的柜體尺寸來定。
